Blower Parameter

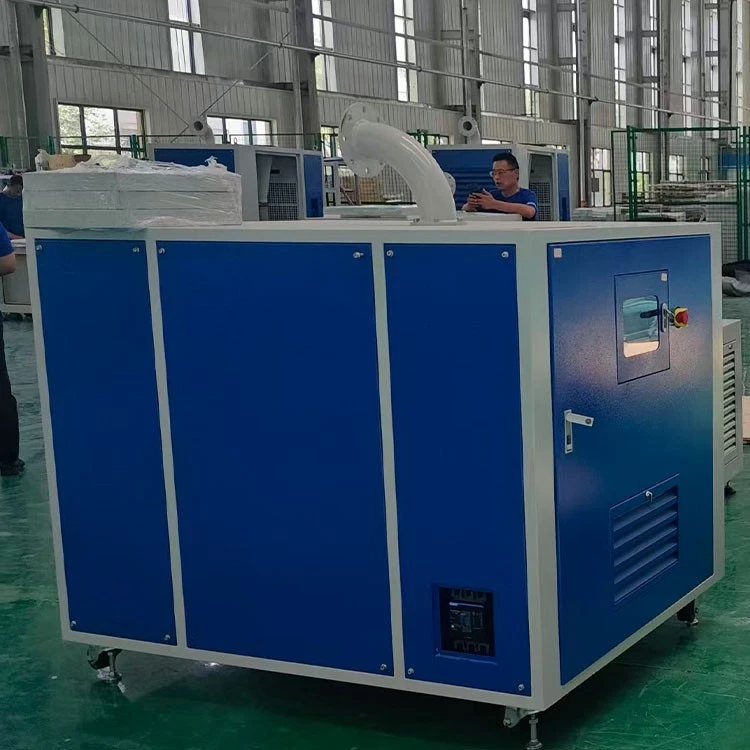

Naziv opreme	Centrifugalni ventilator sa vazdušnim oslanjanjem	Model opreme	HG A75-030
Parametri projektne tačke	P=30 kPa @ Q=135 m³/min

Uslovi rada

Parametar	Vrijednost	Parametar	Vrijednost / jedinica
Srednje	Vazduh	Način rada	VFD kontrola
Aplikacija	Oksidacijski dovod zraka	Otpor{0}}od eksplozije / Ocjena	br
Područje instalacije	Blower Room	Temperatura okoline	stepen -10 ~ 35
Stupnjevi radnog kola	Single Stage	Vlažnost okoline	RH<90%
Količina	1 Jedinica	Visina	m Standard
Ulazni pritisak	101,325 kPa	Nivo buke	dB(A) Manje ili jednako 80
Porast izlaznog pritiska	30 kPa	Intenzitet vibracije	Manje ili jednako 5 g
Raspon protoka	87-135 m³/min	Max. Totalna snaga	kW 76

Struktura

	Parametar	Vrijednost / Specifikacija		Parametar	Vrijednost / Specifikacija
1	Zemlja porijekla	Kina	2	Blower Type	Centrifugalna
3	Dimenzije	1600L×1200W×1325H	4	Spojnica	Direct Drive
5	Specifikacija cijevi	DN250	6	Bearing Type	Air Bearing
7	Priključak cijevi	Prirubnički priključak	8	Tip ventila za provjeru	Tip leptira
9	Standard izvršenja	PN10 / GB Standard	10	Tip sigurnosnog ventila	Ugrađen{0}}u ventilator
11	Materijal cijevi	Carbon Steel	12	Fleksibilni tip spoja	Nerđajući čelik/prirubnički priključak
13	Podmazivanje ležajeva	Air Lubrication	14	Seal Type	Mehanička brtva
15	Način instalacije	Horizontalno	16	Rashladni sistem	Vazdušno hlađenje

Materijali

	Komponenta	Materijal		Komponenta	Materijal
1	Kućište	Aluminijumska legura	2	Ležaj	legirani čelik
3	Impeller	2A70	4	Motor Base	Oslikana čelična ploča
5	Main Shaft	legirani čelik	6	Kućište prigušivača	Oslikana čelična ploča
7	Ispušna cijev	Oslikana čelična ploča	8	Okvir filtera za vazduh	Oslikana čelična ploča
9	Fleksibilni zglob	nerđajući čelik	10	Kontrolni ventil	Carbon Steel
11	Chassis Base	Oslikana čelična ploča	12	Antikorozivni premaz	Ceramic Coating
13	Ručni leptir ventil	Carbon Steel	14	Reduktor (ekspanziona cijev)	Ugljični čelik, presvučen

Pogon i mjenjač

	Parametar	Vrijednost / Specifikacija		Parametar	Vrijednost / jedinica
1	Drive Type	Inverter	2	Napon napajanja	V AC380
3	Inverter Type	Step-učestalost	4	Frekvencija napajanja	Hz 50
5	Klasa izolacije	H	6	Marka invertera	Kewo
7	Kontrolni ormar	Opremljen LCP	8	Smjer rotacije	U smjeru suprotnom od kazaljke na satu (okrenut impeler)
9	Motor Manufacturer	Domaća vlastita{0}}rada	10	Metoda hlađenja motora	Vazdušno hlađenje
11	Klasa zaštite šasije	IP54	12	Klasa zaštite motora	IP53

Težina

	Parametar	Jedinica	Vrijednost		Parametar	Jedinica	Vrijednost
1	Ukupna težina	kg	415	2	Max. Težina održavanja	kg	415

Test za otklanjanje grešaka u jednoj jedinici

	Test Item	Obavezno		Test Item	Obavezno
1	Test puštanja u rad	Da	2	Test dinamičkog balansa	br

Instalacija

	Parametar	Specifikacija		Parametar	Specifikacija
1	Fixing Method	Nema ugrađenih dijelova	2	Način instalacije	Dizanje ili viljuškar
3	Uputstvo za instalaciju	Obezbeđuje proizvođač	4

Ostali tehnički zahtjevi

A,Električni zahtjevi

Napajanje: tri-fazni trožilni-sistem + jedna žica za uzemljenje: 3×70+1×35.

Nazivni napon: AC380V; nazivna struja: 140A.

Oprema je opremljena LCP upravljačkim ormarom, sa ugrađenim-u PLC-om integrisanim unutra. Materijal ormara: ugljenični čelik sa antikorozivnom bojom.

Glavni kontrolni parametri integrisani u opremu:
(1) Alarm diferencijalnog pritiska filtera, praćenje temperature na ulazu/izlazu ventilatora i alarm;
(2) Praćenje temperature motora i alarm;
(3) Praćenje i alarm izlaznog pritiska vazduha;
(4) Parametri kao što su brzina ventilatora, protok, struja, itd.;
(5) Potpuna zaštita od prenapona;
(6) Lokalni/daljinski nadzor, dijagnostika kvarova i funkcije zaštite od prenapona;
(7) Eksterna komunikacija: Ethernet interfejs;
(8) Lokalni upravljački ormar opremljen ekranom osjetljivim na dodir za prikaz različitih radnih statusa i podataka, kontrolu pokretanja/zaustavljanja ventilatora i modificiranje parametara. Ožičenje za napajanje ekrana osjetljivog na dodir je unutar ventilatora i ne zahtijeva dodatno napajanje.
